Digitale Geländemodelle (DGM)

DGM Fries

Open GeoData

Logo_Schloss_102_transp

DGM sind grundsätzlich Open Data: Geodaten und Geodatendienste.

Interessiert an unserem Open Data-Angebot? Los geht's!
Alle Open Data-Angebote haben wir für Sie auf der Open GeoData-Seite zusammengefasst.



Mehr Wissen zu DGM

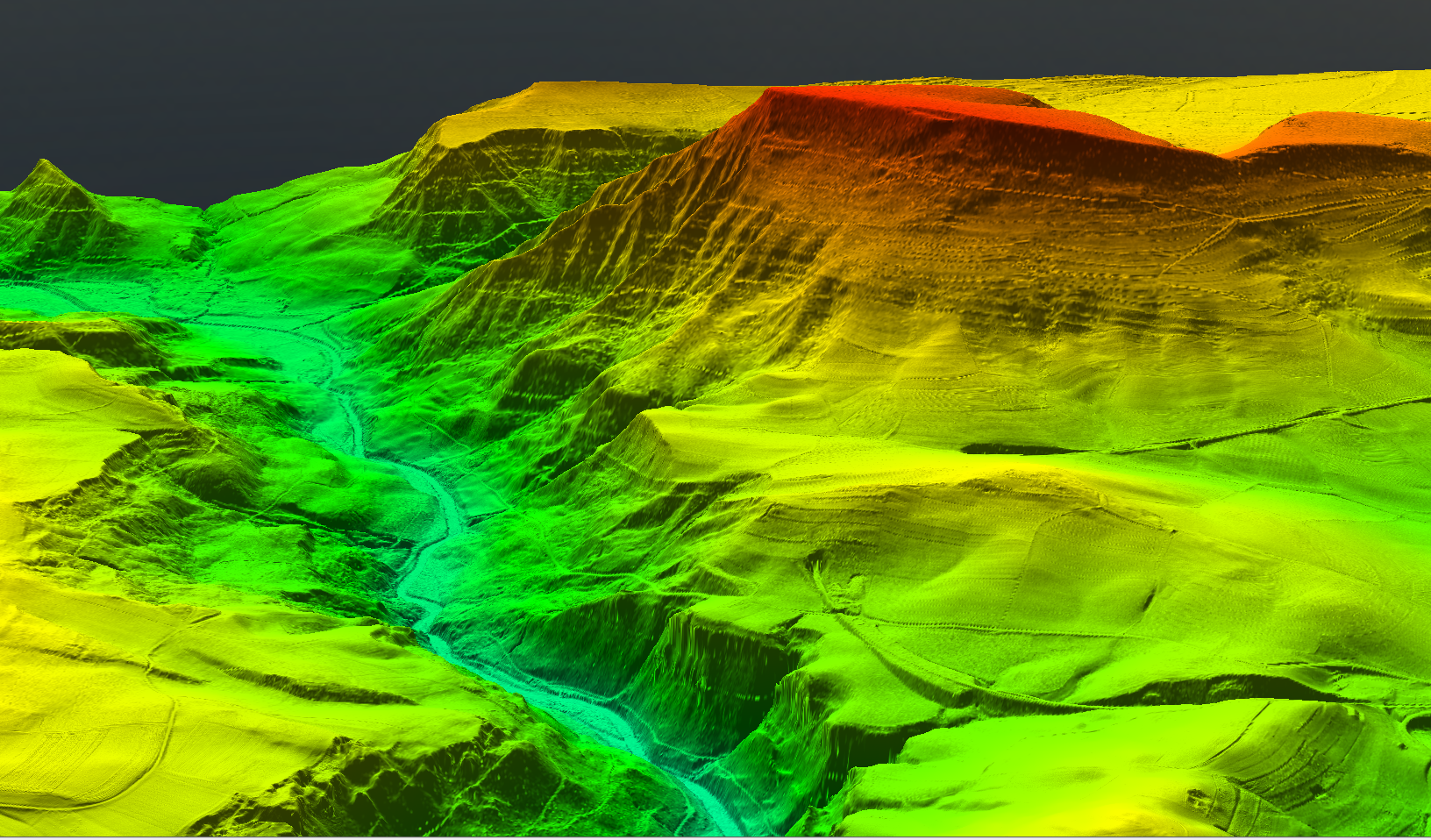

3D-Ansicht auf Basis von DGM-Daten

Im Rahmen einer Kooperation mit der Wasserwirtschaftsverwaltung Baden-Württemberg entstand ausgehend von einer landesweiten Laserscanbefliegung in den Jahren 2000 bis 2005 das bundesweit erste Digitale Geländemodell (DGM). Dieser Datenbestand wird nach und nach durch DGM-Daten ersetzt, die aus den Laserscandaten der Befliegungen ab 2016 berechnet werden.

Das DGM von Baden-Württemberg beschreibt die Geländeoberfläche anhand von Bodenpunkten. Die Bodenpunkte sind durch dreidimensionale Koordinatenwerte definiert.

Vergleich DGM aus ALS_1 und DGM aus ALS_2 und ALS_3

Vergleichstabelle als ▶ PDF

Aktueller Stand zu DGM aus ALS_2 und ALS_3 siehe ▶ Befliegungsübersichten



Inhalt

Aus den Last Pulse-Daten der Laserscanbefliegungen in den Jahren 2000 bis 2005 wurde flächendeckend für Baden-Württemberg ein Digitales Geländemodell (DGM) berechnet. Im Gegensatz zu den unregelmäßigen Punktwolken in den Originaldaten der Laserscanbefliegungen enthält das daraus berechnete DGM ein regelmäßiges Punktgitter mit gleichbleibendem Punktabstand. Punktuell wurden ab 2005 diese Daten aus terrestrischen Laserscanerfassungen aktualisiert. Sie werden im Höhensystem NHN (DHHN2016 mit Höhenstatus 170) gehalten.

Der Datenbestand wird nach und nach durch DGM-Daten ersetzt, die aus den Laserscandaten der Befliegungen ab 2016 berechnet werden. Die Daten werden im Höhensystem NHN (DHHN2016 mit Höhenstatus 170) gehalten. Der aktuelle Stand ist in den Befliegungsübersichten durch die per Klick auswählbaren Layer ersichtlich. Die im Zuge der Fortführung der Hochwassergefahrenkartierung für Baden-Württemberg von Umweltministerium und Landesbetrieb Gewässer (LBG) beauftragte zweite landesweite Laserscanbefliegung wurde 2021 abgeschlossen. Seit 2022 läuft eine dritte landesweite Befliegung, die voraussichtlich 2029 abgeschlossen wird.

▶ Profiwissen First Pulse/Last Pulse (in Arbeit)

Umstellung auf Rastermodell

Nach einer Vorgabe der AdV (Arbeitsgemeinschaft der Vermessungsverwaltung der Länder der Bundesrepublik Deutschland) sind die Bundesländer angehalten, das DGM ab dem 01.01.2024 im Rasterformat vorzuhalten. Bisher wurde das DGM im Gitterformat bereitgestellt. Des Weiteren ist als Berechnungsmethode die Delaunay-Triangulation (Dreiecksvermaschung) zu verwenden.

Ab Februar 2024 setzen wir in Baden-Württemberg diese Vorgabe um und bieten die DGM-Daten im Rasterformat an. Das bedeutet, dass die Punkte mit den Höheninformationen nicht mehr jeweils in der linken unteren Ecke einer Gittermasche sitzen, sondern in der Mitte eines Rasterpixels. Entsprechend ändern sich die Rechts- und Hochwerte dieser Punkte.

Standardmäßig geben wir die DGM-Daten aus ALS_2 und ALS_3 ab sofort im Format GeoTIFF ab. Optional sind auch die Formate ASCII-XYZ und LAZ möglich. Die Daten werden nun mit der Methode der Delaunay-Triangulation (Dreiecksvermaschung) berechnet.

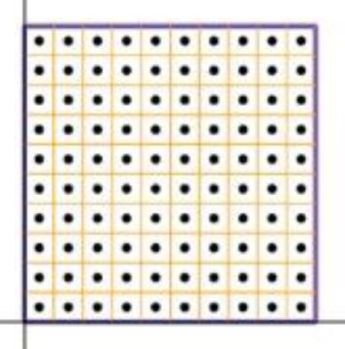

DGM Rasterdaten

DGM Rasterdaten

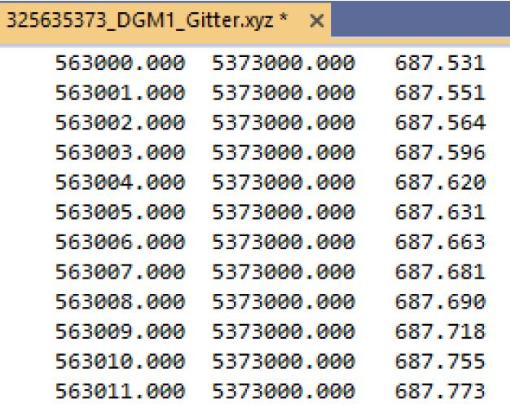

DGM Gitterkoordinaten

DGM Gitterkoordinaten

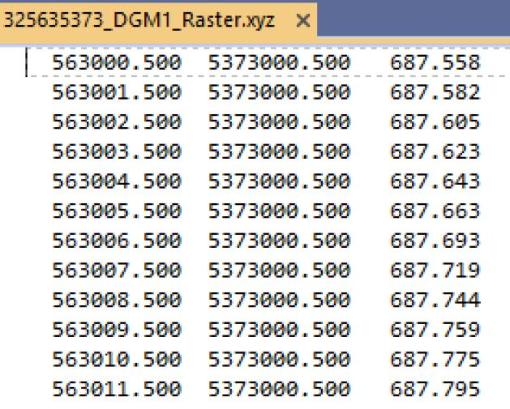

DGM Rasterkoordinaten
DGM Rasterkoordinaten

DGM Rasterkoordinaten

Anwendungsbeispiele

Hochwasservorhersagen, Klimauntersuchungen, Funknetzplanungen und Landschaftsplanung sind wichtige Anwendungsbereiche. Die Erzeugung spezieller Auswertungen, wie zum Beispiel in den nachfolgenden Darstellungen, sind mit geeigneter 3D Software möglich.

Bestellung und Preise

DGM-Daten aus ALS_1 können in verschiedenen Gitterweiten von 1 m, 2 m, 5 m, 10 m, 25 m oder 50 m bestellt werden.
DGM-Daten aus ALS_2 und ALS_3 sind genauer als DGM-Daten aus ALS_1. Sie sind in Gitterweiten von 0,25 m, 0,5 m, 1 m, 2 m, 5 m, 10 m, 25 m und 50 m verfügbar.

Wenn Sie DGM-Daten über eine E-Mail an die Kundenbetreuung bestellen wollen, wird ein aufwandsabhängiges Service-Entgelt berechnet.

Um einen reibungslosen Ablauf bei der Datenbereitstellung zu gewährleisten, definieren Sie bitte den gewünschten Ausschnitt anhand von Koordinaten im System ETRS89/UTM. Gerne können Sie uns eine SHAPE-Datei schicken, diese muss jedoch im genannten Koordinatensystem angelegt sein.

Datenformat
Das Standardausgabenformat ist GeoTIFF. Möglich sind auch die Formate ASCII oder DXF.
